EEC-2008net 智能电磁/超声/声阻抗检测系统 |
|
|
|
当代无损检测仪器正朝着小型化、智能化、集成多功能化及网络化的方向发展。集成检测系统:我司研发的新一代、多功能的电磁超声网络检测系统――EEC-2008net于近期问世了,该系统由主机和EMnet与UTnet软件等组成,集电磁涡流、常规UT(多通道UT,声脉冲,声阻抗,声振动)与非常规UT(高压UT,高分辨率UT)于一体,集合了检测数据采集、管板图制作、检测计划管理、数据库管理系统等具有强大的电磁和超声检测、分析、统计等功能,是迄今业界 |
|
功能最强的检测仪器之一。
应用先进技术:
EEC-2008net 电磁/超声/声阻抗检测系统是新一代无损检测设备,它采用FPGA、DSP等先进电子技术,远场涡流技术,工业内窥镜技术,多通道实时检测技术等。 |
EEC-2008net检测系统采用网络通信技术,主机作为前端采集器通过以太网口经交换器与其它电脑工作站连接,由工作站对仪器主机进行操作,形成电磁超声网络检测系统。

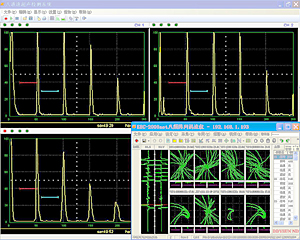

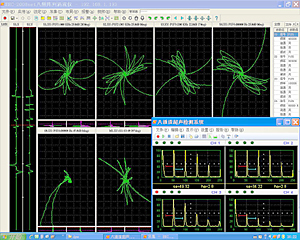

超声涡流同屏显示和强大的检测功能:
EEC-2008net检测系统具有8频128通道阵列涡流和多通道磁记忆、漏磁、声阻抗检测功能。它能实时有效地检测铁磁性材料管道的内、外壁缺陷,检测时能克服探头提离趋肤效应、电导率和磁导率不均等的影响,涡流传感器与工业内窥镜一体化,检测过程同时获取涡流信号和视频信号,在局域网内任一工作站上同屏显示电磁和超声检测信号,信号直观、可靠、准确。EEC-2008net检测系统还特别增加了带防腐层焊缝裂纹测深、电导率测试和与众不同的网络处理功能等。通过触摸型 切换开关的切换,可以分别实现对工件进行常规涡流检测或远场涡流检测或磁记忆检测或漏磁检测或低频电磁场检测或超声检测和声阻抗检测,使得仪器可适应不同形式的检测需要。
EEC-2008net检测系统,集成了超声电磁等功能,多种检测方法得到的检测结果可以互补,可以相互验证,方便检测技术人员对同时获取的多种数据进行综合分析,从而得出更完整的最终结论。
EEC-2008net检测系统还可以根据需要,主机可由 |


|
EEC-2008net 简化框图 |
电池供电,作为便携式仪器使用。应用领域: EEC-2008net检测系统具有强大的检测功能,它可以应用于核能、电力、石化、航天、航空和军工在役设备的无损检测。
主要技术规格: |
磁
记
忆
检
测 |
● |
测量通道数:32个(可扩展到128通道) |
● |
****测距:150mm |
● |
最小测距:1mm |
● |
****扫描速度:0.5/秒 |
涡
流
检
测 |
● |
八频实时驱动,频率范围:64 Hz~5 MHz |
● |
增益:0~90dB,每档0.5dB |
● |
独创的非等幅相位/幅度报警 |
● |
在线操作提示,热键帮助 |
● |
32个独立检测通道(可扩展到128通道) |
● |
自动/手动幅度和相位测量 |
● |
阻抗平面图及带式曲线显示 |
漏
磁
检
测 |
● |
通道数:32个(可扩展到128通道) |
● |
高通滤波:0~500Hz |
● |
增益:0~90dB,步进0.5/5dB |
● |
低通滤波:10~10KHz |
低频
电磁场
检测 |
● |
通道数:8个 |
● |
增益:0~90dB |
● |
频率范围:5 Hz~5 KHz |
远场
涡流
检测 |
● |
频率:5 Hz~5 KHz |
● |
通道数:8个 |
超
声
检
测 |
● |
频率范围:0.5M~20M(三档可选) |
● |
增益调节:0~120dB,0.5dB步 |
● |
抑制:-80%线性抑制 |
● |
垂直线性误差: ≤3% |
● |
采样速率:160M Hz |
● |
检测范围:0~10000mm(钢纵波) |
● |
连续可调,最小显示范围1.0mm(增益微调节器1dB 增益微调节器 -1dB ~ 3dB) |
● |
检波方式:正/负向、双向和RF |
● |
采样精度:12位AD |
● |
DAC/TDG曲线 |
声
阻
抗
检
测 |
● |
频率范围:64 Hz ~5 MHz |
● |
阻抗平面图+时基扫描显示 |
● |
八频八通道 |
● |
可设置选择度为60.00~99.99%(可调)的椭圆分选域(组态分析) |
|
|
|
 |
|
|
|
